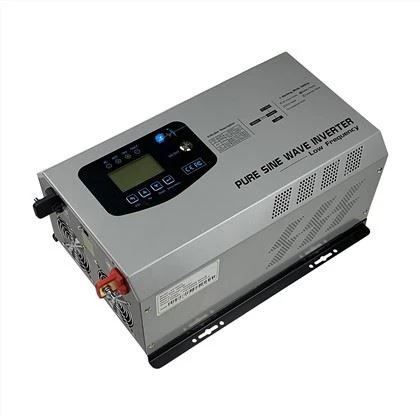

Solarni inverter sa jednofaznim 24v

Solarni inverter serije GI sa jednofaznim 24v

Tipično kolo jednostranog povratnog prekidačkog napajanja prikazano je na donjoj slici. Takozvani jednostrani krug u kolu znači da magnetna jezgra visokofrekventnog pretvarača radi samo na jednoj strani histerezne petlje. Takozvani flyback znači da kada je sklopna cijev VT1 uključena, inducirani napon primarnog namota visokofrekventnog transformatora T je pozitivan i negativan, a ispravljačka dioda VD1 je u isključenom stanju i skladišti energiju u primarni namotaj. Kada se prekidačna cijev VT1 isključi, energija pohranjena u primarnom namotu transformatora T ispravlja se sekundarnim namotom i VD1 i filtrira kondenzatorom C, a zatim izlazi na teret.

Jednostrano povratno prekidačko napajanje je strujni krug sa najnižom cijenom, sa izlaznom snagom od 20-100W, koji može proizvesti različite napone u isto vrijeme, i ima dobru stopu regulacije napona.

Jedini nedostatak je što je izlazni talasni napon veliki i spoljne karakteristike su loše, što je pogodno za relativno fiksna opterećenja. Maksimalni reverzni napon prekidačke cijevi VT1 koji se koristi u jednostranom povratnom prekidačkom napajanju je dvostruko veći od radnog napona kola, a radna frekvencija je između 20 i 200 kHz.
